不锈钢柔性防水套管材料表
序号
|
名称
|
数量
|
材料
|
备注
|
1
|
法兰套管
|
1
|
Q235-A
|
焊接件
|
2
|
密封圈Ⅰ型
|
2
|
橡胶
|
|
密封圈Ⅱ型
|
1
|
橡胶
|
|
|
3
|
法兰压盖
|
1
|
Q235-A
|
焊接件
|
4
|
螺柱
|
π
|
4.8
|
GB897-88A
|
5
|
螺母
|
π
|
4
|
GB/T41-2000
|
说明:
1、当迎水面为腐蚀性介质时,可采用封堵材料将缝隙封堵,做法如下柔性防水套管(A)型安装图
柔性防水套管(B)型安装图
2.套管穿墙处如遇非混凝土墙壁时,应局部改用混凝土墙壁,其浇注范围应比翼环直径(DS)大200,并且必须将套管一次浇固与墙内,
3.穿管处混凝土墙厚应不小于300,否则应使墙壁一边加厚或两边加厚。加厚部分的直径至少为DS+200.
4.套管的重量以L=300计算,如墙厚大于300时,应另行计算。

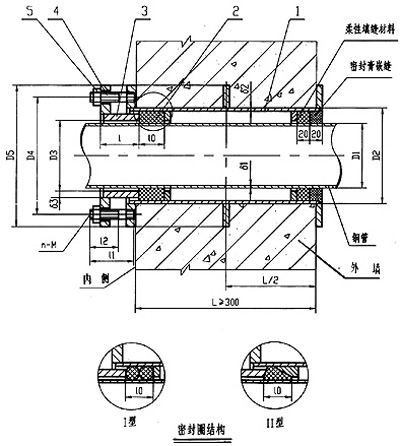

不锈钢柔性防水套管(b型)安装图
不锈钢柔性防水套管(B)型材料表
序号
|
名称
|
数量
|
材料
|
备注
|
1
|
法兰套管
|
1
|
Q235-A
|
焊接件
|
2
|
密封圈Ⅰ型
|
2
|
橡胶
|
|
密封圈Ⅱ型
|
1
|
橡胶
|
|
|
3
|
法兰压盖
|
1
|
Q235-A
|
焊接件
|
4
|
螺柱
|
π
|
4.8
|
GB897-88A
|
5
|
螺母
|
π
|
4
|
GB/T41-2000
|
说明:
1、柔性填料材料:沥青麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。
2、密封膏:聚硫密封膏、聚胺脂密封膏。
3、套管穿墙处如遇非混凝土墙壁时,应局部改用混凝土墙壁,其浇筑范围应比翼环直径(D5)大200,而且必须将套管一次浇于墙内。
4、穿管处混凝土墙厚应不小于300,否则应使墙壁一边加厚或两边加厚。加厚部分的直径至少为D5+200.
5、套管的重量以L=300计算,如墙厚大于300时,应另行计算。
不锈钢柔性防水套管说明:
不锈钢柔性防水套管适用于防腐或特殊要求的构筑物。安装及技术标准以建筑标准设计研究院S312、02S404图集为准。
