防水套管图集
     本厂生产的防水套管是根据建筑科学研究院研制设计的S312/02S404标准图集制造的。柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物;刚性防水套管一般适用于管道穿过墙壁之处要求一般防水的构筑物;柔性及刚性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内;防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。
      根据与标准图集可以分为：国标和非标。国标型防水套管是指完全按照建设部相关的02S404或02S312标准图集选材和生产，对法兰厚度、翼环厚度、管径与厚度都有严格的要求。非标则是在外形和大概结构符合标准图集的情况下，选材时对法兰厚度、翼环厚度、管径与厚度认为放宽要求，严格来说，这些是不合格的产品，当然，一定程度内的放宽标准不至于影响使用，但过分的放宽标准则回影响到使用性能。

　　根据图集可以分为：S312型柔性防水套管和02S404型柔性防水套管。二者在外形尺寸、结构形式上都有不同。
对于价格、型号、规格尺寸标准有什么人疑问请拨打华鼎热线400-6596-332.

                                                                  ZYS808柔性防水套管

产品说明

　　1、本图尺寸均以毫米来计。

　　2、柔性防水套管一般穿过墙壁之处受有振动或有严密防水要求的构筑物。

　　3、套管部分加工完成后，在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。外层防腐由设计决定。

　　4、套管穿墙之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围应比翼环直径(D6 )大 200mm ，而且必须将套管浇固与墙内。

　　5、穿管处之混凝土墙厚应不小于 300mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径小应比翼环直径(D6) 200mm

　　6、套管的材料重量是按墙厚 L 值为 300mm 应另行计算。

　　7、套管部件焊接材料，用 A3 材料制作， T42 焊接。

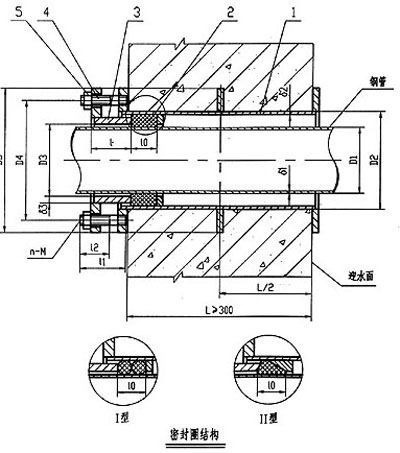

a型柔性防水套管说明


　　说明：

　　1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵。

　　2、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径(D5)大200，而且必须将套管一次浇固于墙内。

　　3、穿管处混凝土墙厚应不小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200。

　　4、套管的重量以L=300计算，如墙厚大于300时，应另行计算。

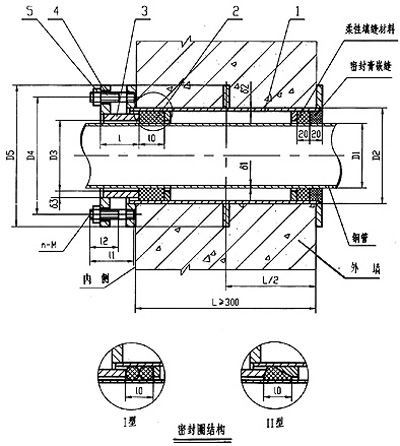

B型柔性防水套管说明：


　　说明：

　　1、柔性填料材料：沥青麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。

　　2、密封膏：聚硫密封膏、聚胺脂密封膏。

　　3、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径(D5)大200，而且必须将套管一次浇固于墙内。

　　4、穿管处混凝土墙厚应不小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200。

　　5、套管的重量以L=300计算，如墙厚大于300时，应另行计算。

ZYS808柔性防水套管质量要求：

名称 标准
橡胶密封圈的硬度、
物理性能、质量、
尺寸和公差及检验		 HG/T3091：2000
金属表面生锈处理 GB8923-88/标准中的ST3

ZYS808柔性防水套管技术参数：

Dg D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 l0 l l1 l2 l3 C δ1 δ2 δ3 b1 b2 b3 d h k ф M 螺孔n
50 60 70 90 91 137 177 100 108 109 99 60 60 70 50 12 1.8 4 4 10 14 10 10 20 5 4 14 12 4
70 73 83 103 104 150 190 113 121 122 112 60 60 70 50 12 1.8 4 4 10 14 10 10 20 5 4 14 12 4
80 89 99 121 122 177 217 131 140 141 130 60 60 75 55 14 2 4.5 4 11 16 10 10 20 5 4 18 16 4
100 108 118 140 141 196 236 150 159 160 149 60 60 75 55 14 2 4.5 4 11 16 10 10 20 5 4 18 16 4
125 133 141 161 162 217 257 169 180 181 168 50 60 75 50 16 2 5.5 4 10 18 10 10 16 6 5 18 16 8
150 159 165 185 186 240 280 191 203 204 190 50 60 75 50 16 2 6 4.5 10 18 10 10 16 6 5 18 16 8
200 219 229 249 250 310 350 259 273 274 258 60 60 75 50 16 2 7 6 10 20 10 15 20 8 7 18 16 8
250 273 281 301 302 362 402 309 325 326 308 50 60 75 50 16 2 8 7 10 20 10 15 16 8 7 18 16 12
300 325 332 352 353 422 462 359 377 378 358 50 60 80 55 16 2.5 9 8 10 20 10 15 16 8 7 23 20 12
350 377 383 401 402 471 511 407 426 427 406 50 60 85 55 20 2.5 9.5 9 9 22 10 15 16 8 7 23 20 12
400 426 434 454 455 525 565 462 480 481 461 50 60 85 55 20 2.5 9 9 10 24 10 15 16 8 7 23 20 16
450 480 486 506 507 575 615 512 530 531 511 50 60 85 60 20 2.5 9 9 10 24 12 15 16 8 7 23 20 16
500 530 540 560 561 633 673 570 588 589 569 60 70 95 65 20 2.5 9 9 10 25 12 15 20 8 7 23 20 16
600 630 640 660 661 737 787 670 688 689 669 60 70 95 65 22 2.5 9 9 10 26 12 20 20 10 9 25 22 20
700 720 730 750 751 827 877 760 778 779 759 60 75 110 75 25 2.5 9 9 10 28 12 20 20 10 9 25 22 24
800 820 830 850 851 937 987 860 878 879 859 60 75 110 75 25 3.5 9 9 10 28 12 20 20 10 9 30 27 24
900 920 930 950 951 1037 1087 960 978 978 959 60 75 110 75 27 3.5 9 9 10 30 12 20 20 10 9 30 27 24
1000 1020 1030 1050 1051 1137 1187 1060 1078 1079 1059 60 75 110 75 27 3.5 9 9 10 30 12 20 20

 　



1.柔性防水套管一般穿过墙壁之处受有震动或有严密防水要求的构筑物。
2.套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外层腐由设计决定。
3.套管处之墙壁，如遇非混凝土墙时应改用混凝土墙壁，其浇注混凝土范围应比翼环直径（D6）大200mm，而且必须将套管浇固与墙内。
4.穿管处之混凝土墙厚应不小于300mm,否则应使墙壁一边加厚或两边加厚，加厚部分的直径小应比翼环直径（D6）大200
