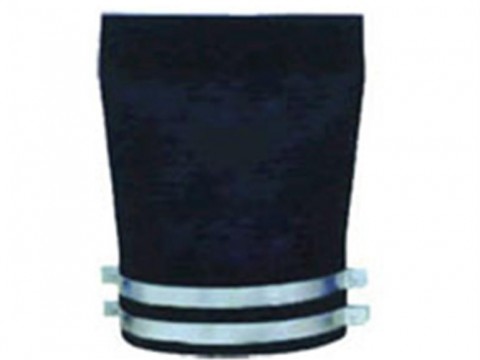

XH81型橡胶排污止回阀取代拍门止回阀，彻底解决拍门易被泥沙、淤泥、石块、植被、海洋生物阻塞的问题。直通式升降式止回阀应安装于水平管路上，立式升降式止回阀和底阀一般安装在垂直管路上，并且介质自下而上流动。由橡胶法兰，阀体及鸭嘴一体制作而成，并带有衬垫金属法兰，可以与金属法兰自然连接，直接安装于罐体，管道及围堰上。安装连接时，法兰与连接法兰尺寸相对应，保证联接紧固后绝对密封，还要注意不能碰坏橡胶排污止回阀的法兰唇边。
应用于防水系统，排放系统，水泵出口，提升泵站及液下曝气系统。
产品主要特点：橡胶法兰与阀身联成一体,安装为方便。阀体采用全橡胶设计，不会引起淤积和东西卡住现象发生，降低了维护成本，并允许固体颗粒顺畅通过。
| 配合管道通径 | 阀口台阶(A) | 管道接触 |
| (B＞) | ||
| 1/2＂～3/4＂ | 15 | 15 |
| 1＂～1～1/4＂ | 20 | 20 |
| 1～1/2～2～1/2 | 25 | 25 |
| 3＂ | 40 | 40 |
| 4＂ | 50 | 50 |
| 6＂ | 50 | 50 |
| 8＂ | 50 | 50 |
| 10＂ | 50 | 50 |
| 12＂～14＂ | 100 | 100 |
| 16＂～20＂ | 150 | 150 |
| 24＂～36＂ | 200 | 200 |
| 42＂ | 250 | 250 |
| 48＂～60＂ | 300 | 300 |
| 72＂ | 400 | 400 |
| 说明：DN600～1800(24＂～72＂)为双包箍。 | ||
安装结构示意图
| 安装方式 | 安装位置 | 安装结构示意图 |
| 套接式 | 安装在排水 管的出口 |
 |
| 法兰式 | 安装在排水 管带法兰的 出口末端 |
 |
| 镶嵌式 | 安装于城市 雨水污水管 道中间 |
 |
| 安装板式 | 安装于出水 末端建筑物 上 |
.jpg) |
| 内置式 | 安装于城市 雨水污水和 系统出水末 端 |
 |
| 灰浆或水 泥管道式 |
安装于灰浆 或水泥管道 的末端 |
 |
