美标高压橡胶接头

产品说明:

华鼎橡胶接头主要生产的产品有橡胶接头系列——GJQ(X)-SQ-II型三球体可曲挠橡胶接头、GJQ(X)-KG卡箍式可曲挠橡胶接头、JGD-A型双球可曲挠橡胶接头、防脱拉可曲挠橡胶接头、JGD-B型橡胶异径接头、JGD-C型橡胶隔振器、JGD型可曲挠单球体橡胶接头、90°橡胶弯头、翻边橡胶接头等多种产品。设计独特,结构新颖合理,性能可靠,给工程施工、维修带来大的方便和效益。对于价格、型号、规格尺寸标准有什么人疑问请拨打华鼎热线400-6596-332。

全国咨询热线: 13903859591 0371-64031332
联系我们/ contace us

单位名称:巩义市华鼎供水材料有限公司

企业地址: 河南省巩义市永安路南段

企业电话:0371-64031332

企业传真:0371-64011538

移动电话: 13903859591

移动电话2: 13838551103

联 系 人: 张经理

企业网址:http://www.hdgssb.com/

企业邮箱:478155297@qq.com

产品介绍

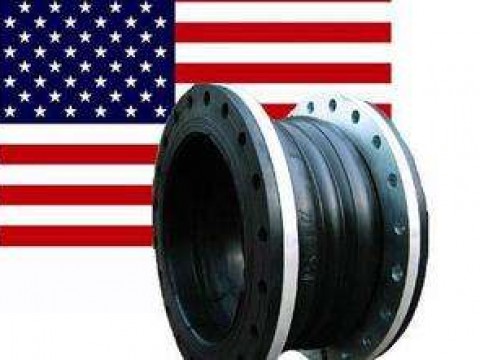

JGD-WM型美标高压橡胶接头又称作减振器、管道减震器、避震喉、软接头等,该产品是金属管道的柔性联接器,由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。

性能特点


JGD-WM型美标高压橡胶接头具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点,可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送-15℃~120℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送-30℃~250℃以上的上述介质或油、浓酸浓碱、固态物料 。

技术参数

序号
名称
材料
1
内、外层胶
NR、EPDM、NBR、SI
2
主体骨架
尼龙帘布
3
增压环
钢丝绳
4
法兰
Q235



序号
No
使用温度
Working temperature
使用介质
Working media
1
NR:-15℃~115℃
水、海水、蒸气
油、酸、碱等
Water,sea water, evaporation,
oil,acid,alkali,and so on.
2
EPDM:-30℃~170℃
3
NBR:-15℃~140℃
4
SI:200℃~250℃



公称通径 长度 法兰外园 螺栓数 螺栓孔直径 螺栓孔中 轴向位移(mm) 横向位移 偏转角度
mm 英寸 L(mm) D(mm) n d0 (mm) 心园直径D1 压缩 伸长 (mm) (a1+a2)
50 2 150 150 4 20 120.5 10 6 12 19°
50 2 150 150 4 20 120.5 10 6 12 19°
65 21/2 150 180 4 20 139.5 10 6 12 15°
80 3 150 190 4 20 152.5 10 6 12 13°
100 4 150 230 8 20 190.5 10 6 12 10°
125 5 150 255 8 22 216 10 6 12
150 6 150 280 8 22 241.5 10 6 12
200 8 150 345 8 22 298.5 17 9 12
250 10 200 405 12 26 362 17 9 12
300 12 200 485 12 26 432 17 9 12
350 14 200 535 12 30 476 17 9 12
400 16 200 600 16 30 540 17 9 12
450 18 200 635 16 33 578 17 9 12
500 20 200 700 20 33 635 17 9 12
600 24 250 815 20 36 749.5 20 10 12
