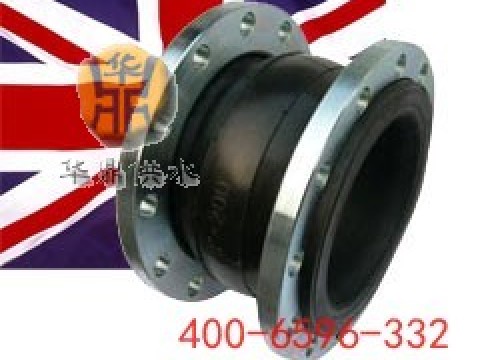

英标高压橡胶接头

产品说明:

华鼎橡胶接头主要生产的产品有橡胶接头系列——GJQ(X)-SQ-II型三球体可曲挠橡胶接头、GJQ(X)-KG卡箍式可曲挠橡胶接头、JGD-A型双球可曲挠橡胶接头、防脱拉可曲挠橡胶接头、JGD-B型橡胶异径接头、JGD-C型橡胶隔振器、JGD型可曲挠单球体橡胶接头、90°橡胶弯头、翻边橡胶接头等多种产品。设计独特,结构新颖合理,性能可靠,给工程施工、维修带来大的方便和效益。对于价格、型号、规格尺寸标准有什么人疑问请拨打华鼎热线400-6596-332

全国咨询热线: 13903859591 0371-64031332
联系我们/ contace us

单位名称:巩义市华鼎供水材料有限公司

企业地址: 河南省巩义市永安路南段

企业电话:0371-64031332

企业传真:0371-64011538

移动电话: 13903859591

移动电话2: 13838551103

联 系 人: 张经理

企业网址:http://www.hdgssb.com/

企业邮箱:478155297@qq.com

产品介绍


JGD-WY型英标高压橡胶接头又称作减振器、管道减震器、避震喉、软接头等,该产品是金属管道的柔性联接器,由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。

性能特点


JGD-WY型英标高压橡胶接头具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点,可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送-15℃~120℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送-30℃~250℃以上的上述介质或油、浓酸浓碱、固态物料。

技术参数

序号
名称
材料
1
内、外层胶
NR、EPDM、NBR
2
主体骨架
尼龙帘布
3
增压环
多股钢丝绳
4
法兰
Q235
型号
I
II
III
工作压力 MPa(Kgf/cm2)
1(10)
1.6(16)
2.5(25)
爆破压力 MPa(Kgf/cm2)
3.0(30)
4.8(48)
5.5(55)
真空度 KPa(mmHg)
53.3(400)
86.7(650)
100(750)
适用温度 ℃
-15~115特殊可达-30~250
适用介质
水、海水、蒸气、油、酸、碱等。
公称通径
长度
L(mm)
法兰外径
D(mm)
螺栓数
n
螺栓孔直径
d0(mm)
螺栓孔中
心园直径D1
轴向位移(mm)
横向位移
(mm)
偏转角度
(a1+a2)
mm
英寸
伸长
压缩
32
11/4
95
140
4
18
100
6
9
9
15°
