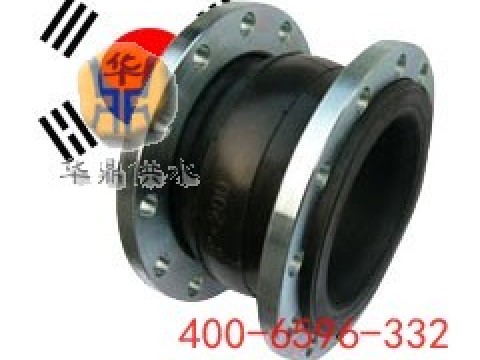

韩标双球高压橡胶接头

产品说明:

华鼎橡胶接头主要生产的产品有橡胶接头系列——GJQ(X)-SQ-II型三球体可曲挠橡胶接头、GJQ（X）-KG卡箍式可曲挠橡胶接头、JGD-A型双球可曲挠橡胶接头、防脱拉可曲挠橡胶接头、JGD-B型橡胶异径接头、JGD-C型橡胶隔振器、JGD 型可曲挠单球体橡胶接头、90°橡胶弯头、翻边橡胶接头等多种产品。设计独特，结构新颖合理，性能可靠，给工程施工、维修带来大的方便和效益。对于价格、型号、规格尺寸标准有什么人疑问请拨打华鼎热线400-6596-332

全国咨询热线： 13903859591 0371-64031332
获取报价 在线咨询
产品中心/Products
推荐产品/Products
德标高压橡胶接头

德标高压橡胶接头

华鼎橡胶接头主要生产的产品有橡胶接头系列

 美标高压橡胶接头

美标高压橡胶接头

华鼎橡胶接头主要生产的产品有橡胶接头系列

 不锈钢减震波纹补偿器

不锈钢减震波纹补偿器

巩义市华鼎供水材料有限公司是的波纹补

 旋转补偿器

旋转补偿器

旋转补偿器是热力管道热膨胀补偿方面的一种
联系我们/ contace us

单位名称：巩义市华鼎供水材料有限公司

企业地址： 河南省巩义市永安路南段

企业电话：0371-64031332

企业传真：0371-64011538

移动电话： 13903859591

移动电话2： 13838551103

联 系 人： 张经理

企业网址：http://www.hdgssb.com/

企业邮箱：478155297@qq.com

产品中心 产品介绍 性能特点 技术参数

产品介绍


JGD-WH型韩标双球高压橡胶接头又称作减振器、管道减震器、避震喉、软接头等， 该产品是金属管道的柔性联接器，由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。

性能特点


　　 JGD-WH型韩标双球高压橡胶接头具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点，可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送－15℃～120℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送－30℃～250℃以上的上述介质或油、浓酸浓碱、固态物料。

技术参数

序号
名称
材料
1
内、外层胶
NR、EPDM、NBR、SI
2
主体骨架
尼龙帘布
3
增压环
钢丝绳
4
法兰
Q235、A3



型号
I
II
III
工作压力 MPa(Kgf/cm2)
1(10)
1.6(16)
2.5(25)
爆破压力 MPa(Kgf/cm2)
3.0(30)
4.8(48)
5.5(55)
真空度 KPa(mmHg)
53.3(400)
86.7(650)
100(750)
适用温度 ℃
-15~115特殊可达-30~250
适用介质
水、海水、蒸气、油、酸、碱等。



公称通径
长度
L(mm)
法兰外径
D (mm)
螺栓数
n
螺栓孔直径
d0 (mm)
螺栓孔中
心园直径D1
轴向位移(mm)
横向位移
(mm)
偏转角度
(a1+a2)
mm
英寸
伸长
压缩
40
11/2
150
140
4
19
105
10
20
20
30°
50
2
150
155
4
19
120
10
20
20
30°
65
21/2
150
175
4
19
140
10
20
20
30°
80
3
150
185
8
19
150
10
20
20
30°
100
4
200
210
8
19
175
15
30
25
30°
125
5
200
250
8
23
210
15
30
25
30°
150
6
200
280
8
23
240
15
30
25
30°
200
8
200
330
12
23
290
20
40
30
30°
250
10
200
400
12
25
355
20
40
30
30°
300
12
200
445
16
25
400
20
40
30
30°
350
14
225
490
16
25
445
20
40
30
30°
400
16
225
560
16
27
510
20
40
30
30°
450
18
260
620
20
27
565
25
45
30
30°
500
20
260
675
20
27
620
25
45
30
30°
600
24
260
795
24
33
730
25
45
30
30°

　　如果您是供水设备行业JGD-WH型韩标双球高压橡胶接头的客户，在JGD-WH型韩标双球高压橡胶接头的使用及调试方面有什么问题，请即刻拿起您的电话，拨打华鼎供水设备橡胶接头专家免费咨询电话：【4006596332】    手机：【13903859591】我们将为您免费提供供水设备专家技术支持!即刻拨打，了解更多，相信与“华鼎”人的沟通一定对您的选择有所帮助!官方网站：http://www.hdgssb.com
