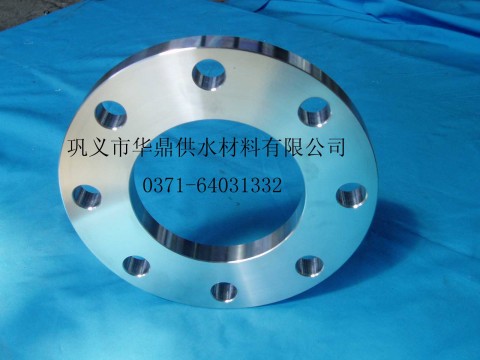

大口径平焊法兰

产品说明:

法兰(Flange)又叫法兰盘或凸缘盘。法兰连接或法兰接头,是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接,管道法兰系指管道装置中配管用的法兰,用在设备上系指设备的进出口法兰。关于价格,型号,规格,标准有什么疑问,请拨打华鼎热线电话:400-6596-332,手机:13903859591

全国咨询热线: 13903859591 0371-64031332
联系我们/ contace us

单位名称:巩义市华鼎供水材料有限公司

企业地址: 河南省巩义市永安路南段

企业电话:0371-64031332

企业传真:0371-64011538

移动电话: 13903859591

移动电话2: 13838551103

联 系 人: 张经理

企业网址:http://www.hdgssb.com/

企业邮箱:478155297@qq.com

产品介绍


法兰(Flange)又叫法兰盘或凸缘盘。法兰是使管子与管子相互连接的零件,连接于管端。法兰连接或法兰接头,是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接,管道法兰系指管道装置中配管用的法兰,用在设备上系指设备的进出口法兰。法兰上有孔眼,螺栓使两法兰紧连。法兰间用衬垫密封。法兰分螺纹连接(丝接)法兰和焊接法兰。

    国标:GB/T9112-2000(GB9113·1-2000~GB91234-2000)
 化工部标准:HG5010-52~HG5028-58、HGJ44-91~HGJ65-91、HG20592-97系列、HG20615-97系列
 机械部标准:JB81-59~JB86-59、JB/T79-94~JB/T86-94、JB/T74-1994
 船用法兰标准:CB/T64-1999、GB568-65、GB2501-89



法兰的材质

        按制作材质可分为:WCB(碳钢)、LCB(低温碳钢)、LC3(3.5%镍钢)、WC5(1.25%铬0.5%钼钢)、WC9(2.25%铬)、C5(5%铬%钼)、C12(9%铬1%钼)、CA6NM(4(12%铬钢)、CA15(4)(12%铬)、CF8M(316不锈钢)、CF8C(347不锈钢)、CF8(304不锈钢)、CF3(304L不锈钢)、CF3M(316L不锈钢)、CN7M(合金钢)、M35-1(蒙乃尔)、N7M(哈斯特镍合金B)、CW6M(哈斯塔镍合金C)、CY40(因科镍合金)。
        法兰连接(flange,joint)由一对法兰、一个垫片及若干个螺栓螺母组成。垫片放在两法兰密封面之间,拧紧螺母后,垫片表面上的比压达到一定数值后产生变形,并填满密封面上凹凸不平处,使连接严密不漏。法兰连接是一种可拆连接。按所连接的部件可分为容器法兰及管法;按结构型式分,有整体法兰、活套法兰和螺纹法兰。常见的整体法兰有平焊法兰及对焊法兰。平焊法兰的刚性较差,适用于压力p≤4MPa的场合;对焊法兰又称高颈法兰,刚性较大,适用于压力温度较高的场合。法兰密封面的型式有三种:平面型密封面,适用于压力不高、介质无毒的场合;凹凸密封面,适用于压力稍高的场合;榫槽密封面,适用于易燃、易爆、有毒介质及压力较高的场合。



生产工艺

生产工艺:主要分为锻造、铸造、割制、卷制这四种。
铸造法兰和锻造法兰

     铸造出来的法兰,毛坯形状尺寸准确,加工量小,成本低,但有铸造缺陷(气孔、裂纹、夹杂);铸件内部组织流线型较差(如果是切削件,流线型更差);
     锻造法兰一般比铸造法兰含碳低不易生锈,锻件流线型好,组织比较致密,机械性能优于铸造法兰;
     锻造工艺不当也会出现晶粒大或不均,硬化裂纹现象,锻造成本高于铸造法兰。
     锻件比铸件能承受更高的剪切力和拉伸力。
     铸件的优点在于可以搞出比较复杂的外形,成本比较低;
  锻件优点在于内部组织均匀,不存在铸件中的气孔,夹杂等有害缺陷;
  从生产工艺流程区别铸造法兰和锻造法兰的不同,比如离心法兰就属于铸造法兰的一种。
  离心法兰属于精密铸造方法生产法兰,该种铸造较普通砂型铸造组织要细很多,质量提高不少,不宜出现组织疏松、气孔、沙眼等问题。
  首先我们需要了解离心法兰是怎样生产制作的,离心浇铸制做平焊法兰的工艺方法及产品,其特征是该产品经过下列工艺步骤加工而成:
  ①将所选原材料钢材放入中频电炉熔炼,使钢水温度达到1600-1700℃;

  ②将金属模具预加热到800-900℃保持恒温;

  ③起动离心机,将步骤①中钢水注入步骤②中预热后金属模具;

  ④铸件自然冷却到800-900℃保持1-10分钟;

        ⑤用水冷却至接近常温,脱模取出铸件。
法兰连接:

        法兰连接(flange joint)由一对法兰、一个垫片及若干个螺栓螺母组成。垫片放在两法兰密封面之间,拧紧螺母后,垫片表面上的比压达到一定数值后产生变形,并填满密封面上凹凸不平处,使连接严密不漏。法兰连接是一种可拆连接。按所连接的部件可分为容器法兰及管法兰;按结构型式分,有整体法兰、活套法兰和螺纹法兰。常见的整体法兰有平焊法兰及对焊法兰。平焊法兰的刚性较差,适用于压力p≤4MPa的场合;对焊法兰又称高颈法兰,刚性较大,适用于压力温度较高的场合。法兰密封面的型式有三种:平面型密封面,适用于压力不高、介质无毒的场合;凹凸密封面,适用于压力稍高的场合;榫槽密封面,适用于易燃、易爆、有毒介质及压力较高的场合。


        垫片是一种能产生塑性变形、并具有一定强度的材料制成的圆环。大多数垫片是从非金属板裁下来的,或由工厂按规定尺寸制作,其材料为石棉橡胶板、石棉板、四氟板、聚乙烯板等;也有用薄金属板(白铁皮、不锈钢)将石棉等非金属材料包裹起来制成的金属包垫片;还有一种用薄钢带与石棉带一起绕制而成的缠绕式垫片。普通橡胶垫片适用于温度低于120℃的场合;石棉橡胶垫片适用于对水蒸气温度低于450℃,对油类温度低于350℃,压力低于5MPa的场合,对于一般的腐蚀性介质,常用的是耐酸石棉板。在高压设备及管道中,采用铜、铝、10号钢、不锈钢制成的透镜型或其他形状的金属垫片。高压垫片与密封面的接触宽度非常窄(线接触),密封面与垫片的加工光洁度较高。


  我们再来了解锻造法兰的生产工艺流程:
  锻造工艺过程一般由以下工序组成,即选取钢坯下料、加热、成形、锻后冷却。锻造的工艺方法有自由锻、模锻和胎膜锻。生产时,按锻件质量的大小,生产批量的多少选择不同的锻造方法。
  自由锻生产率低,加工余量大,但工具简单,通用性大,故被广泛用于锻造形状较简单的单件、小批生产的锻件。自由锻设备有空气锤、蒸汽-空气锤和水压机等,分别适合小、中和大型锻件的生产。模锻生产率高,操作简单,容易实现机械化和自动化。模锻件尺寸精度高,机械加工余量小,锻件的纤维组织分布更为合理,可进一步提高零件的使用寿命。
  一、自由锻的基本工序:自由锻造时,锻件的形状是通过一些基本变形工序将坯料逐步锻成的。自由锻造的基本工序有镦粗、拔长、冲孔、弯曲和切断等。
  1.镦粗 镦粗是对原坯料沿轴向锻打,使其高度减低、横截面增大的操作过程。这种工序常用于锻造齿轮坯和其他圆盘形类锻件。镦粗分为全部镦粗和局部锻粗两种。
  2.拔长 拔长是使坯料的长度增加,截面减小的锻造工序,通常用来生产轴类件毛坯,如车床主轴、连杆等。
  3.冲孔 用冲子在坯料上冲出通孔或不通孔的锻造工序。
  4.弯曲 使坯料弯曲成一定角度或形状的锻造工序。
  5.扭转 使坯料的一部分相对另一部分旋转一定角度的锻造工序。
  6.切割 分割坯料或切除料头的锻造工序。
  二、模锻 模锻全称为模型锻造,将加热后的坯料放置在固定于模锻设备上的锻模内锻造成形的。
  1.模锻的基本工序 模锻工艺过程:下料、加热、预锻、终锻、冲连皮、切边、调质、喷丸。 常用工艺有镦粗、拔长,折弯、冲孔、成型。
  2.常用模锻设备 常用模锻设备有模锻锤、热模锻压力机、平锻机和摩擦压力机等。
  通俗地讲,锻造法兰质量更好,一般是通过模锻生产,晶体组织细密,强度高,当然价格也贵一些。
  无论是铸造法兰还是锻造法兰都属于法兰常用制造方法,看需要使用的部件的强度要求,如果要求不高,还可以选用车削制法兰。
  三、割制法兰
  在中板上直接切割出法兰的留有加工量的内外径及厚度的圆盘,再进行螺栓孔及水线的加工。这样生产出来的法兰就叫做割制法兰,此类法兰大直径以中板的幅宽为限。


订货流程

1、客户采购清单请传真至 0371-64011538    E-mail:478155297@qq.com,或来电咨询 13903859591。
2、收到客户采购清单,为客户提供产品型号选型与报价(价格清单)。
3、具体商定:交货期、特殊要求等事宜。
订货须知:
1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
