产品中心产品介绍产品说明安装数据

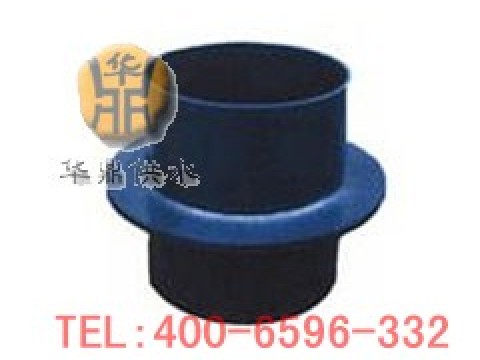

产品介绍

刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构(建)筑物，适用于管道穿墙处空间有限或管道安装先于构(建)筑物或管道的更新改造。对于有地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。A型适用于钢管，B型、C型适用于球墨铸铁钢管及铸铁管。

产品说明

1 、刚性防水套管适用于铸铁管，也适用于非金属管，但应根据采用管材的管壁厚度修正有关尺寸。

2 、翼环及钢套管加工完成后，在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。

3 、套管尺寸表内所列之材料重量为钢套管(套管长度 L 值按 200mm 计算)及翼环之重量。钢套管及翼环用A3 材料制作，T42 焊条焊接。

4 、套管穿墙处之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围， Ⅱ型套管应比翼环直径( D4 )大 200mm ，而且必须将套管一次浇固于墙内。套管内的填料应紧密捣实。

5 、防水套管处的混凝土墙厚，应不小于 200mm ，否则应使墙壁一边或两边加厚，加厚部分的直径，小应比翼环直径( D4 )大 200mm

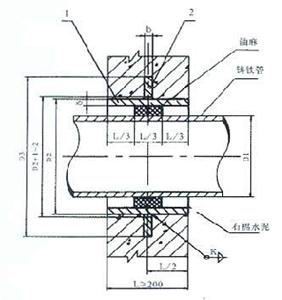

安装数据

DN	D1		D2	D3	δ	b	k	重量(kg)
DN	铸铁管	球铸铸铁管	D2	D3	δ	b	k	重量(kg)
75	93	-	140	250	4	10	4	5.33
100	118	118	168	280	4.5	10	5	6.27
150	169	170	219	330	6	10	6	10.06
200	220	220	273	385	8	12	8	15.90
250	271.6	274	325	435	8	12	8	18.68
300	322.8	326	377	500	10	14	10	27.40
350	374	378	426	550	10	14	1O	30.98
400	425.6	429	480	600	10	14	10	34.35
450	476.8	-	530	650	10	14	10	37.85
500	528	532	590	730	10	16	10	44.54
600	630.8	635	690	830	1O	16	10	54.50
700	733	738	790	930	10	16	10	62.19
800	836	842	900	1040	10	16	10	70.65
900	939	945	1000	1140	10	16	10	78.34
1000	1041	1048	1100	1240	10	16	1O	104.7
1100	1144	-	1200	1340	12	20	12	114.1
1200	1246	1255	1310	1450	12	20	12	124.4

如果您是供水设备行业S312型刚性防水套管的客户，在S312型刚性防水套管的使用及调试方面有什么问题，请即刻拿起您的电话，拨打华鼎供水设备S312型刚性防水套管专家免费咨询电话：【4006596332】手　机：【13903859591】我们将为您免费提供供水设备专家技术支持!即刻拨打，了解更多，相信与“华鼎”人的沟通一定对您的选择有所帮助!官方网站：http://www.hdgssb.com
