产品说明
1 、刚性防水套管适用于铸铁管,也适用于非金属管,但应根据采用管材的管壁厚度修正有关尺寸。
2 、翼环及钢套管加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。
3 、套管尺寸表内所列之材料重量为钢套管(套管长度 L 值按 200mm 计算)及翼环之重量。钢套管及翼环用A3 材料制作,T42 焊条焊接。
4 、套管穿墙处之墙壁,如遇非混凝土墙壁时应改用混凝土墙壁,其浇注混凝土范围, Ⅱ型套管应比翼环直径( D4 )大 200mm ,而且必须将套管一次浇固于墙内。套管内的填料应紧密捣实。
5 、防水套管处的混凝土墙厚,应不小于 200mm ,否则应使墙壁一边或两边加厚,加厚部分的直径,小应比翼环直径( D4 )大 200mm

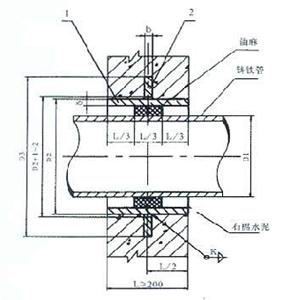

S312型刚性防水套管安装数据
DN | D1 | D2 | D3 | δ | b | k | 重量(kg) | |
铸铁管 | 球铸铸铁管 | |||||||
75 | 93 | - | 140 | 250 | 4 | 10 | 4 | 5.33 |
100 | 118 | 118 | 168 | 280 | 4.5 | 10 | 5 | 6.27 |
150 | 169 | 170 | 219 | 330 | 6 | 10 | 6 | 10.06 |
200 | 220 | 220 | 273 | 385 | 8 | 12 | 8 | 15.90 |
250 | 271.6 | 274 | 325 | 435 | 8 | 12 | 8 | 18.68 |
300 | 322.8 | 326 | 377 | 500 | 10 | 14 | 10 | 27.40 |
350 | 374 | 378 | 426 | 550 | 10 | 14 | 1O | 30.98 |
400 | 425.6 | 429 | 480 | 600 | 10 | 14 | 10 | 34.35 |
450 | 476.8 | - | 530 | 650 | 10 | 14 | 10 | 37.85 |
500 | 528 | 532 | 590 | 730 | 10 | 16 | 10 | 44.54 |
600 | 630.8 | 635 | 690 | 830 | 1O | 16 | 10 | 54.50 |
700 | 733 | 738 | 790 | 930 | 10 | 16 | 10 | 62.19 |
800 | 836 | 842 | 900 | 1040 | 10 | 16 | 10 | 70.65 |
900 | 939 | 945 | 1000 | 1140 | 10 | 16 | 10 | 78.34 |
1000 | 1041 | 1048 | 1100 | 1240 | 10 | 16 | 1O | 104.7 |
1100 | 1144 | - | 1200 | 1340 | 12 | 20 | 12 | 114.1 |
1200 | 1246 | 1255 | 1310 | 1450 | 12 | 20 | 12 | 124.4 |
