BY 型（SSJB-3）压盖式限位伸缩接头｜工作原理 + 全套安装注意事项
区分：AY 型 = 普通压盖松套伸缩接头（无限位螺杆）；BY 型 = 压盖式限位伸缩接头（带 4 根限位长螺杆），下文针对工程常用BY 压盖式限位伸缩接头。
一、结构组成

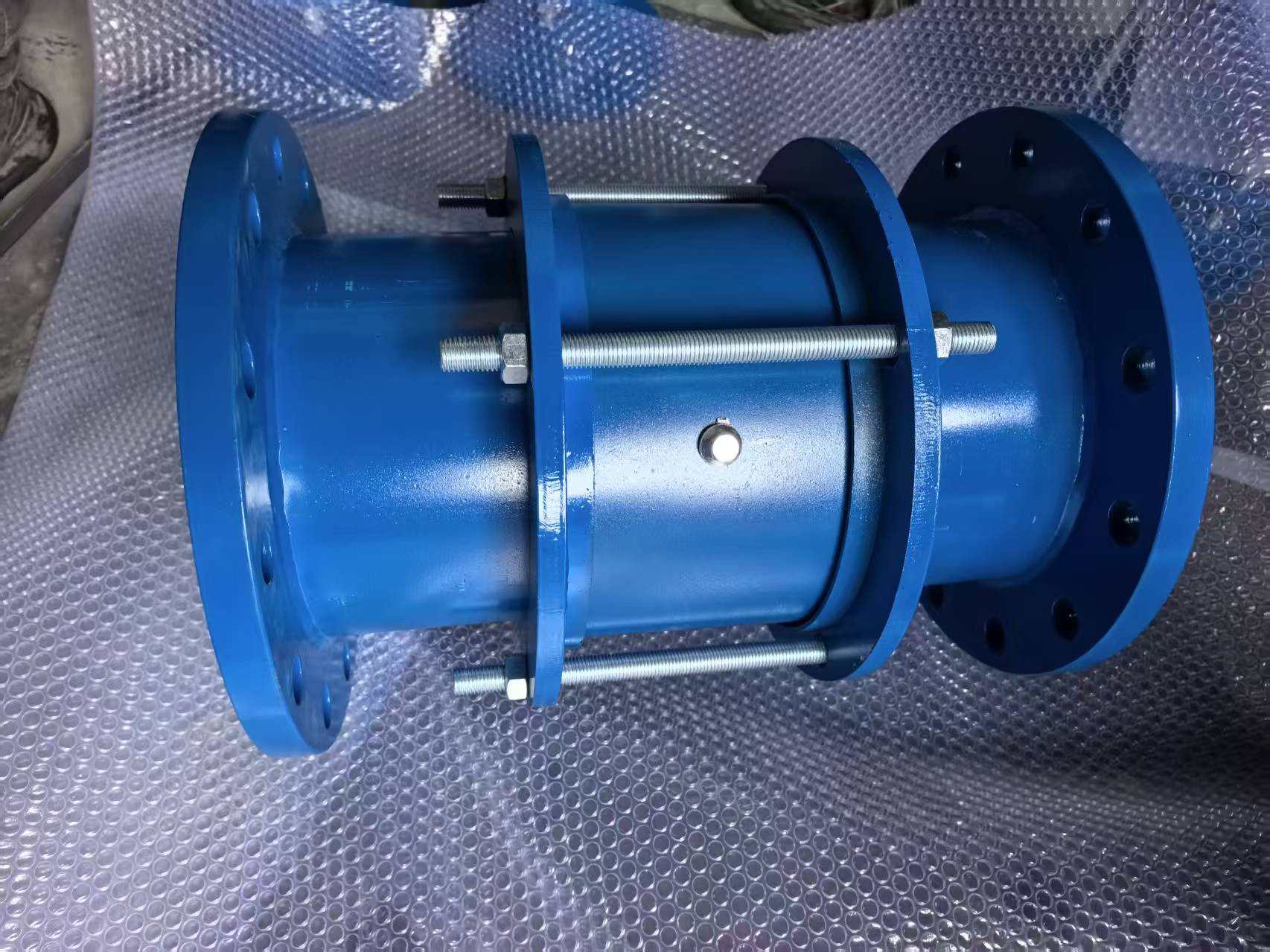

本体套筒、压盖、楔形橡胶密封圈、伸缩插管、四根限位螺杆 + 调节螺母；两端管道直接插入套筒承口，属于承插压盖密封结构。
二、完整工作原理
1）密封原理（动密封）
拧紧压盖圆周螺栓，轴向挤压楔形橡胶密封圈；橡胶径向向内抱紧钢管外壁、向外贴合套筒内壁。
管道发生轴向伸缩时，钢管可在密封圈内滑动；依靠橡胶持续压紧实现动态密封；介质内压具备自紧效果，压力越高密封越严实。
2）伸缩补偿原理
依靠插管在套筒内部轴向滑动，吸收管道冷热伸缩、安装尺寸误差；
特性：主要承受轴向位移，仅允许小微量偏转，不能校正管道大幅偏心、错口。
3）限位安全原理（核心区别普通 AY 型）
四根贯通限位螺杆限定大伸缩行程：
正常运行：法兰 / 挡圈与限位螺母预留间隙，管道在额定行程内自由滑动，释放温度应力；
异常工况（沉降、水锤拉力、过度收缩）：挡圈顶住螺母形成机械硬限位，防止插管直接从套筒脱出爆管。
一句话总结原理
压盖挤压楔形橡胶圈形成轴向滑动动密封；插管与套筒相对滑动补偿管道热伸缩；限位螺杆限制限行程，防止超位移脱管泄漏。
重要提醒：无减震功能，不能替代橡胶软接头；不可长期承受剧烈振动。
三、标准安装细节与硬性注意事项
（一）安装前期检查
核对 DN、PN 压力等级、额定伸缩量，检查密封圈无裂口、扭曲、划伤；
全部松开压盖螺栓、松开限位螺杆两端螺母，让插管可以自由滑动；
清理插入段钢管外壁，去除焊瘤、毛刺、尖锐棱角，避免割坏橡胶密封圈；
焊接作业必须遮挡橡胶圈，焊渣高温会造成橡胶老化失效。
（二）长度调节（重中之重）
常温冷态安装，调节至总行程中点位置
预留一半压缩量（升温伸长）、一半拉伸量（降温收缩）；
禁止拉至大伸长限，也不能完全顶死压缩到底。
严禁强行拉扯、撬动接头弥补管道长短误差，易造成胶圈扭曲渗漏。
（三）管道就位、对中要求
插管平直插入套筒承口，保证钢管、密封圈、套筒三心同轴；同轴偏差≤2mm/m；
红线：禁止依靠压盖式伸缩接头校正管道径向错位、角度歪斜，偏心运行会造成密封圈单侧持续磨损、长期渗水；
优先布置在直管段，远离弯头、三通；
泵房推荐排布：水泵→单球橡胶软接头→阀门→BY 压盖限位伸缩接头。
（四）压盖螺栓紧固规范（渗漏高发点）
采用对角交叉、分 2～3 轮逐步均匀拧紧，禁止单边一次性锁死；
紧固力度适中，不要过度压紧橡胶圈；压盖压太紧，摩擦力过大，管道热胀冷缩无法滑动，补偿直接失效；
试压结束常温状态下，可对角小幅复紧，弥补橡胶蠕变松弛；
带压运行状态严禁紧固任何螺栓，渗漏必须泄压处理。
（五）支架配套强制要求
接头两侧设置导向支架，限制管道侧向偏移，保证纯轴向滑动；
管段两端设置固定支架承受管道盲板推力；无合格固定支架，管道窜动造成接头卡死；
伸缩接头本体不能承受管道自重；大口径架空管道增设托架，防止下坠偏心。
（六）水压试验要点
试验压力取 1.5 倍系统设计压力，缓慢升压，杜绝水锤冲击打压；
试压阶段限位螺母保持预留间隙，不得紧贴挡圈锁死；
重点巡检压盖密封位置有无渗水。
（七）试压完成：限位螺杆终调节（现场容易犯错）
所有支架施工完成、系统常温状态下统一调整四根限位螺母；
四根螺杆间隙保持均匀，法兰与限位螺母预留伸缩活动间隙；
调节完成，每一侧采用双螺母背紧防松；
命错误：运行时把限位螺母完全贴紧锁死！锁死后插管无法滑动，丧失伸缩补偿，温度应力会顶裂焊缝、损坏阀门。
（八）埋地敷设要求
滑动密封区域不宜直接覆土掩埋，优先设置阀门井 / 检修坑；
外壁做好防腐；套筒开口位置简易挡泥，防止泥沙进入滑动面，磨损密封圈、造成卡涩。
四、通用禁止事项汇总
不能当作传力接头，无法持续传递巨大轴向盲板推力；
泵出口省略橡胶软接头，直接使用 BY 伸缩接头；
限位螺母全程锁死投入运行；
强行斜向插管、偏心强制安装；
输送高泥沙硬质介质，颗粒持续磨损密封；
高温蒸汽管路使用普通橡胶密封压盖伸缩接头；
接头上方直接保温包裹，不利于散热加速橡胶老化。
